案例丨網格分辨率對容積式旋轉機械的影響

2017-12-28  by:CAE仿真在線  來源:互聯網

本例為一無油雙螺桿壓縮機的計算研究。對于本次分析,采用了數值模擬和實驗測量進行比較,比較了不同網格分辨率下的計算對結果的影響。下圖顯示了兩種網格。

對細網格和粗網格的結果進行了比較。

觀察速度場隨時間的變化,速度最大值在細網格時更明顯。以下顯示了細網格和粗網格的瞬態速度場視頻。

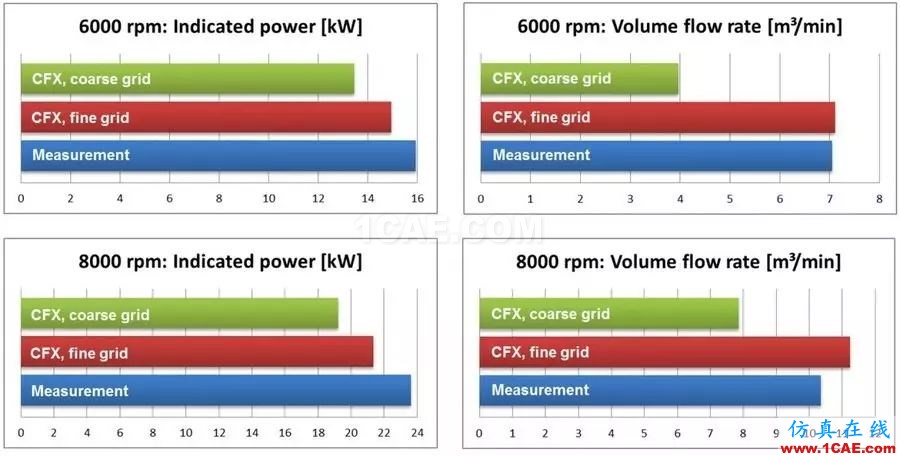

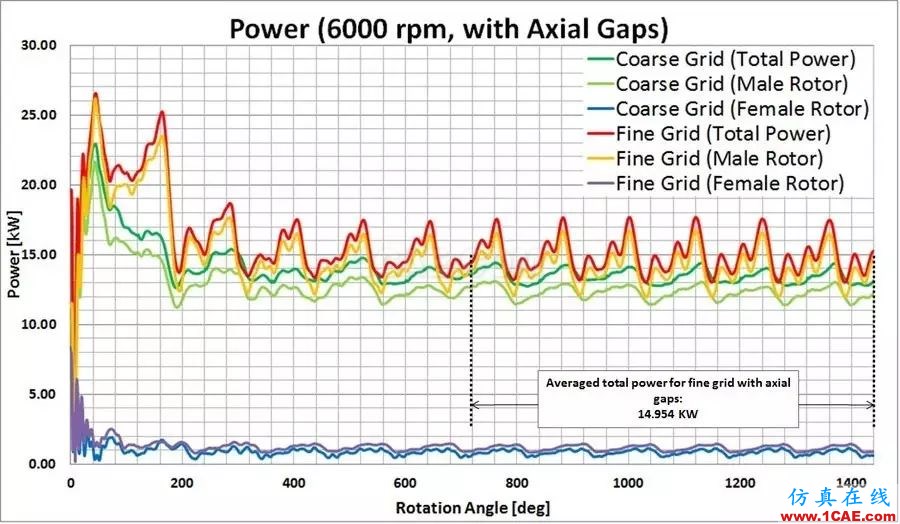

比較可壓縮案例下的積分值,可以看到網格分辨率明確影響了計算的結果。統計的平均值結果均超過一個轉子的旋轉周期。邊界條件不變的情況下,無論是體積流量還是軸功率的輸出結果,細網格與實驗結果吻合的更好。
